■リングアクチュエータ
Low voltage ring actuators without casing
HPSt 150/20-15/xx
リングアクチュエータ
 リングアクチュエータ
Maximum load : 11000 N
Maximum force generation : 8000 N
Open loop sensitivity for 1mV noise for
actuator HPSt150/20-15/12:approx. 0.1 Nanometer（see2.9.）
Type max. stroke
(μm)*		 length L
(mm)		 el. Capacitance
(μF)		 stiffness
(N/μm) 		resonance frequency
(kHz)
HPSt 150/20-15/12 12
13.5　
5　
450　
45　
HPSt 150/20-15/25 25
27　　
10　
230　
22　
HPSt 150/20-15/35 37
40.5　
15　
 150　
15　
HPSt 150/20-15/55 55 54　　 20　 100　 10　
*max. strokeは、0～150V時
Options:

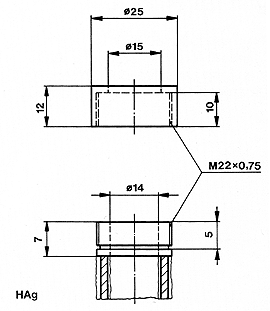

Threaded endpieces HAg (together with 1screw cap）
Optics adaptor 0A1"（see section C〉		 リングアクチュエータ
